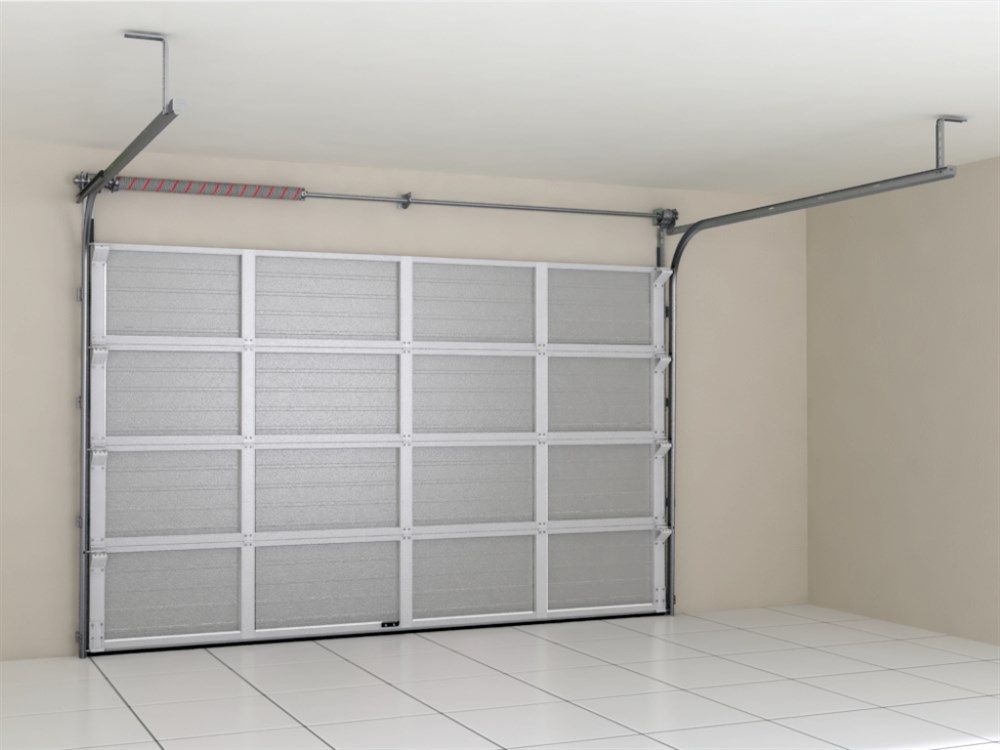

Гаражные секционные ворота из однослойных панелей с торсионным механизмом RSD02 SLP

10-1587454818.jpg_3
Гаражные секционные ворота из однослойных панелей с торсионным механизмом RSD02 SLP Гаражные секционные ворота из однослойных панелей с торсионным механизмом RSD02 SLP
Доставка по всей России
Гарантия качества всех товаров
Наличный и безналичный расчет
Возможность возврата товара
Звоните! Мы проконсультируем по товару!

Описание

Секционные ворота из однослойных панелей серии RSD02 SLP (Single-Layer Panel) рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.). Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой (расстояние от верхнего края проема до ближайшего препятствия или потолка) от 210 мм и боковыми расстояниями (от края проема до стены) от 120 мм, на проемы шириной от 2 000 до 3 000 мм и высотой от 1 800 до 3 000 мм.

Безотказность, количество циклов открывания-закрывания, не менее - 25 000

Вес полотна ворот, кг/м  - 8,5

Усилие ручного открывания и закрывания, Н, не боле  - 150

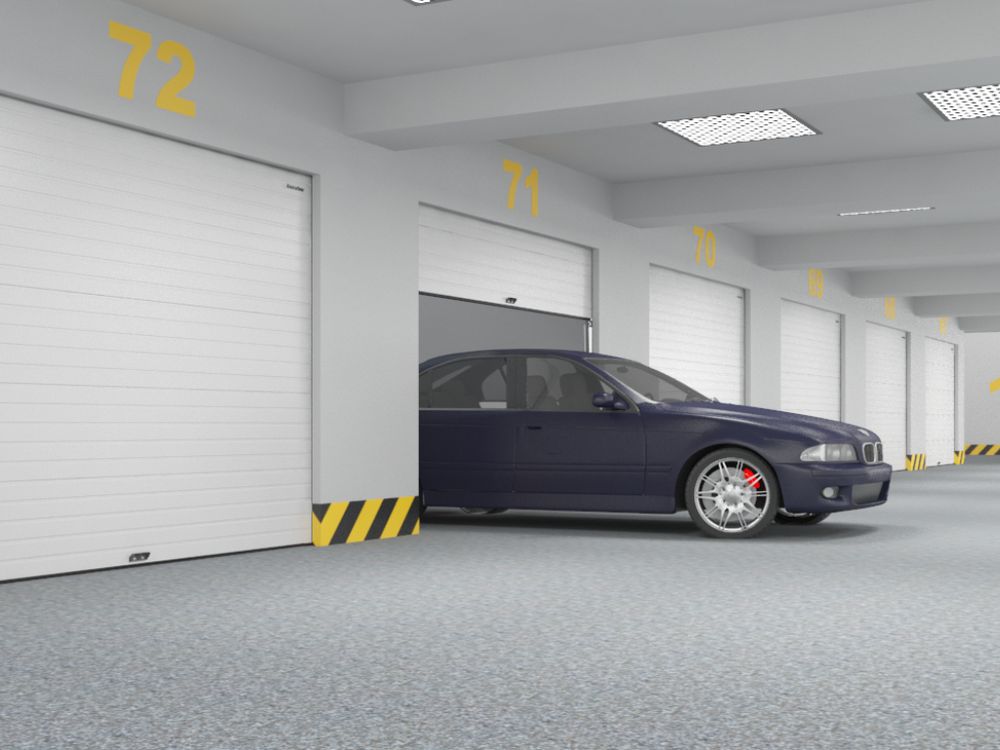

Зона применения

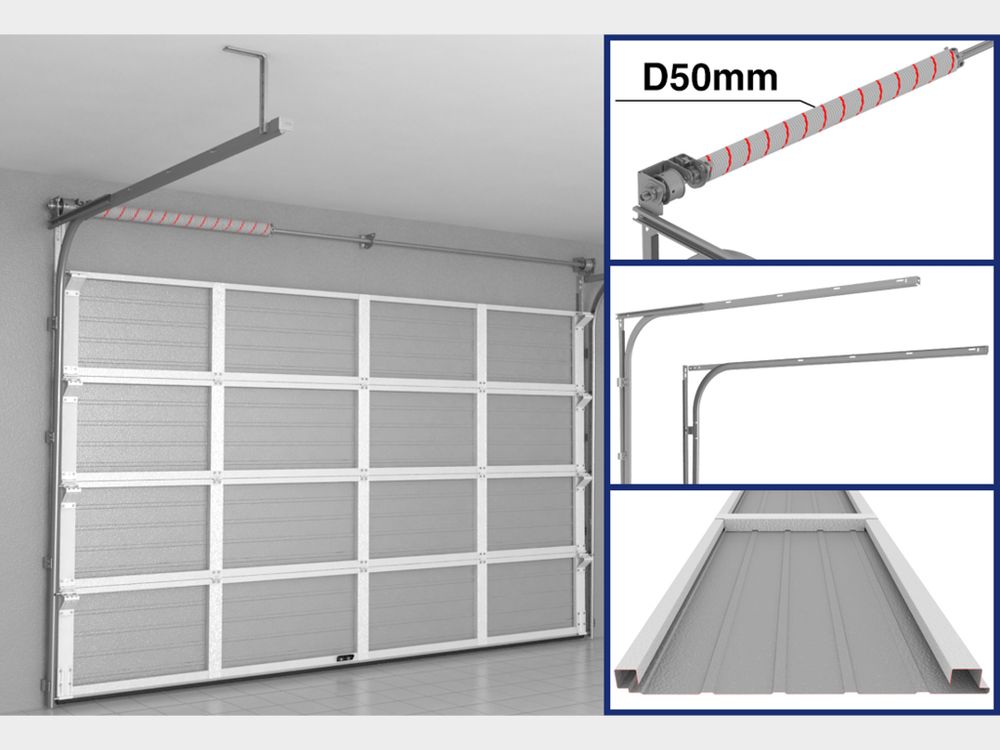

Преимущества

Дизайн

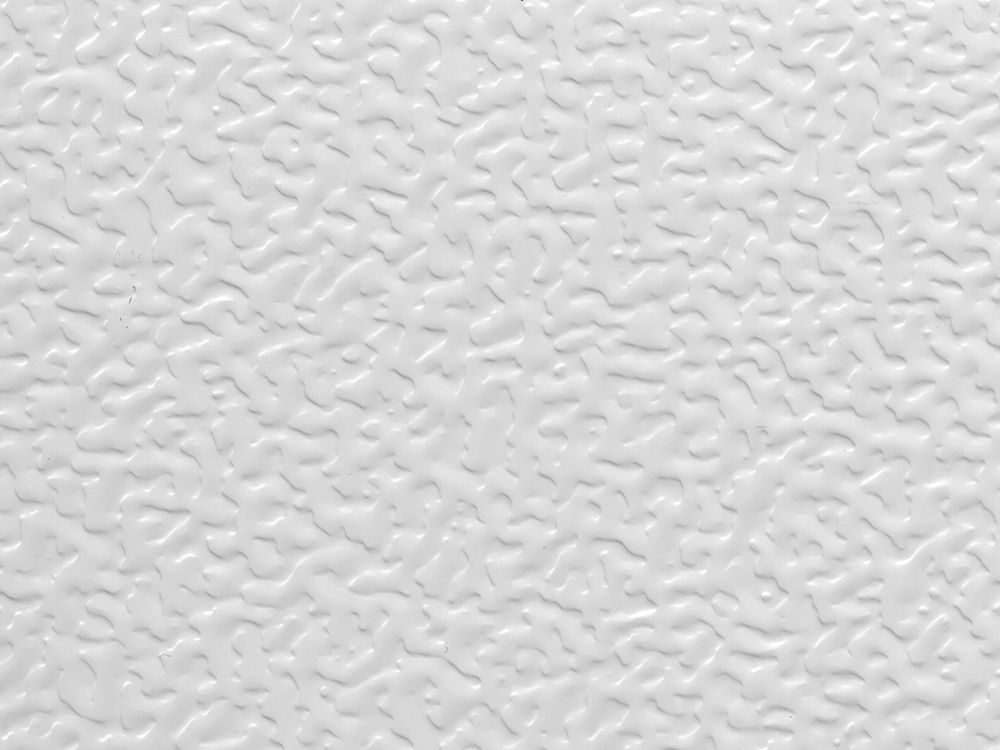

ДИЗАЙН ПАНЕЛЕЙ ТИП ПОВЕРХНОСТИ ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ

Таблица размеров

Параметр Показатель
Высота проема, мм от 1 800 до 3 000
Ширина проема, мм от 2 000 до 3 500
Притолока, мм от 210 для низкого подъема
Притолока, мм от 320 для стандартного подъема
Пристенки, мм от 120

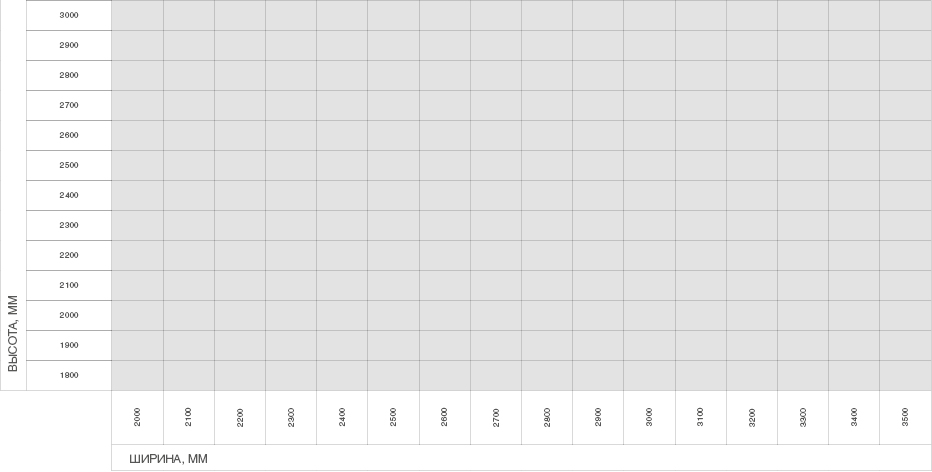

Размеры проема

Конструкция

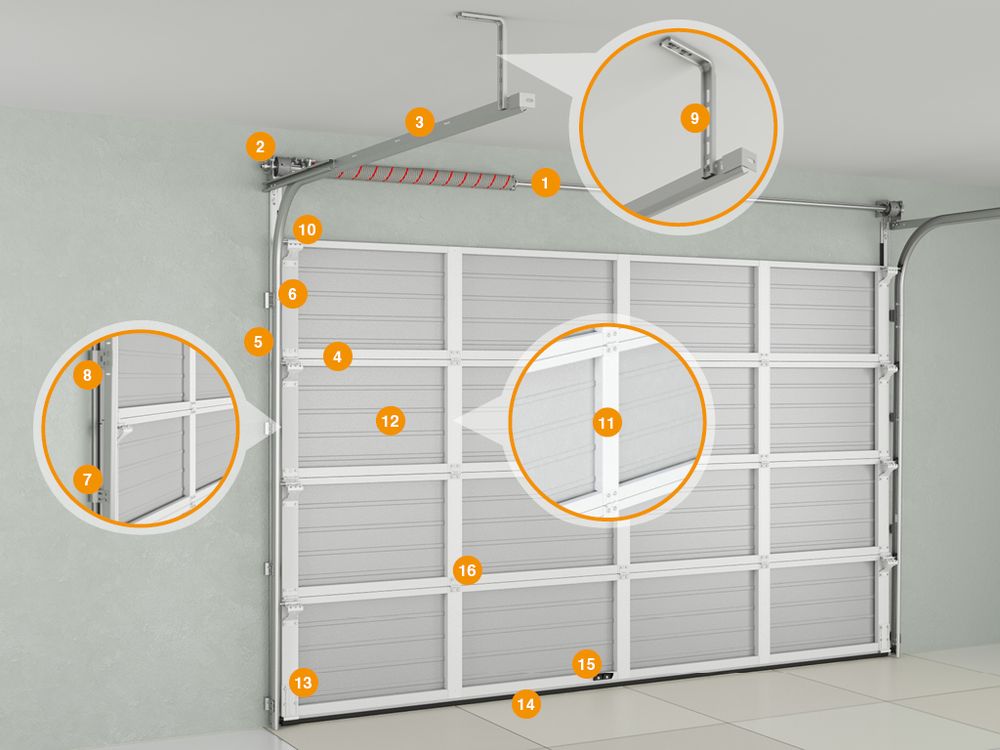

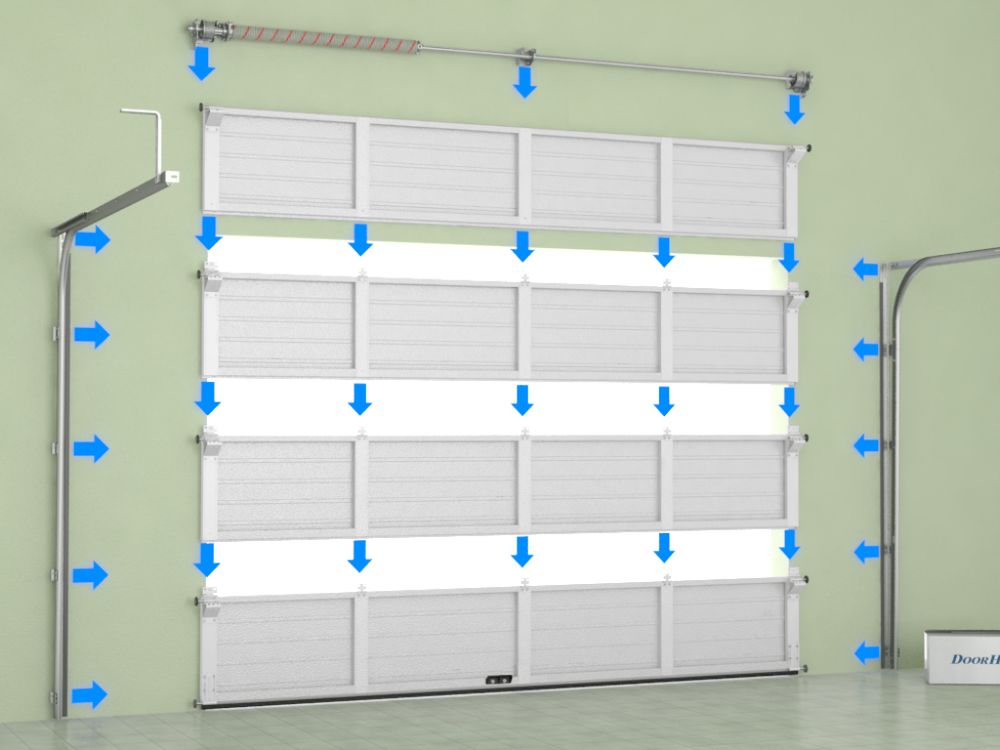

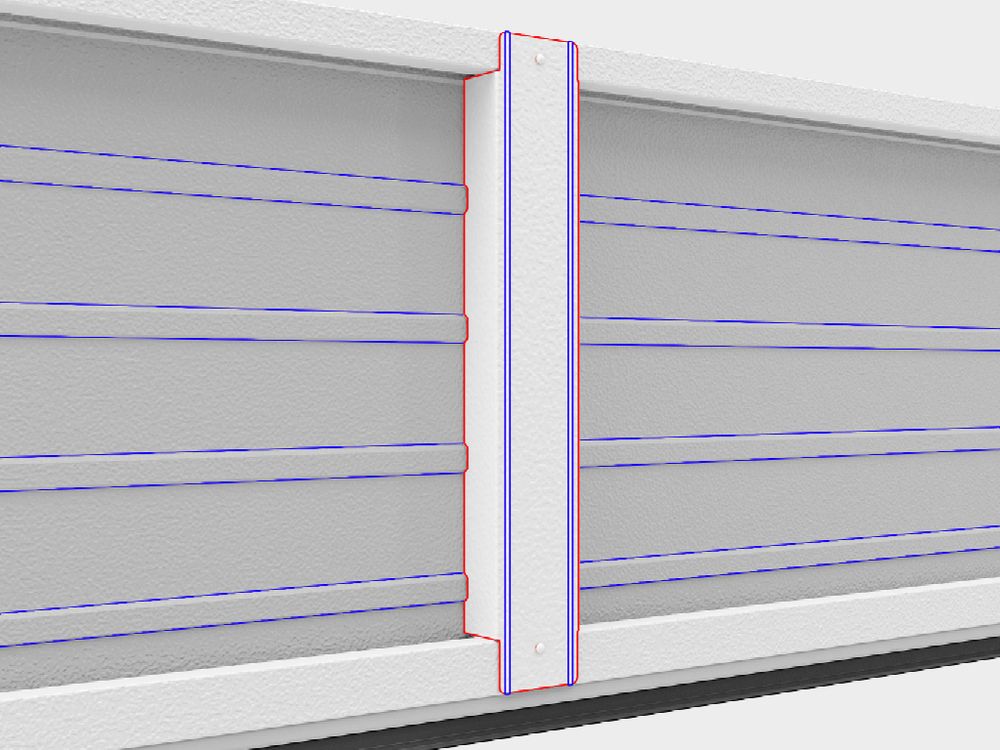

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм) 2. Концевой П-образный опорный кронштейн 3. Направляющие для полотна ворот 4. Опора с роликодержателем и роликом 5. Вертикальная стойка 6. Боковая крышка 7. Кронштейн крепления направляющей 8, Кронштейн крепления изгибов 9. Система крепления к потолку 10. Верхний опорный кронштейн 11. Усилитель однослойной панели 12. Однослойные панели 13. Нижний угловой кронштейн 14. Нижний профиль и уплотнитель 15. Ручка 16. Внутренняя петля

Подготовка строительного объекта

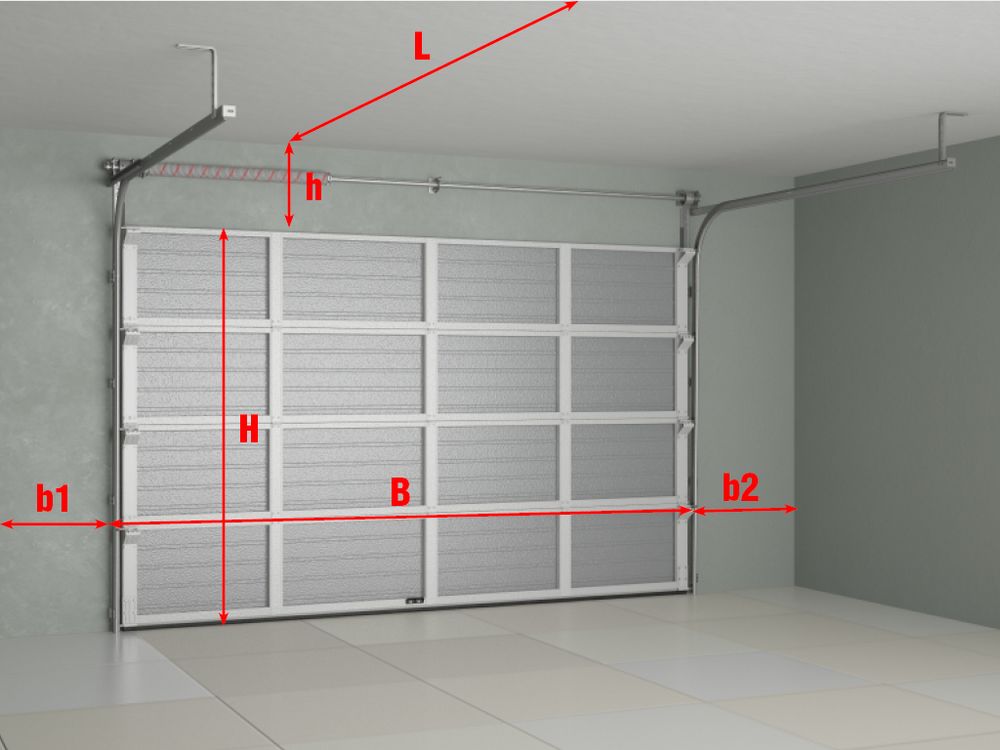

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам: H — высота проема (расстояние от пола до верха проема); B — ширина проема (расстояние от левого края до правого края проема); h — притолока (расстояние от верха проема до препятствия) min 210 мм; b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм; L — глубина помещения. При замере Н и В за итоговый размер принимается наибольшая величина. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина. ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Накладной монтаж на проем: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Стандартные конструктивные решения

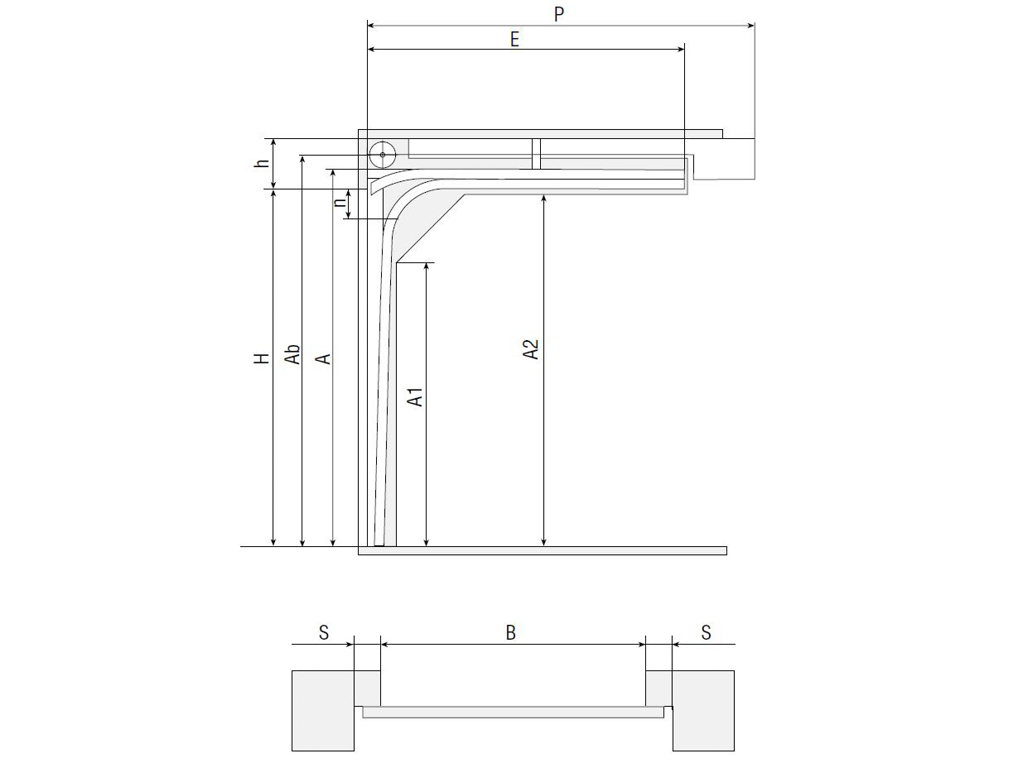

Низкий подъем, барабан спереди
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h ≥ 210
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана A + 59
A1, мм Высота вертикальной направляющей А - 543
A2, мм Высота горизонтальной направляющей А - 106
E, мм Длина горизонтальных направляющих Н + 315
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 245 (без привода); 40...60 (с потолочным приводом)

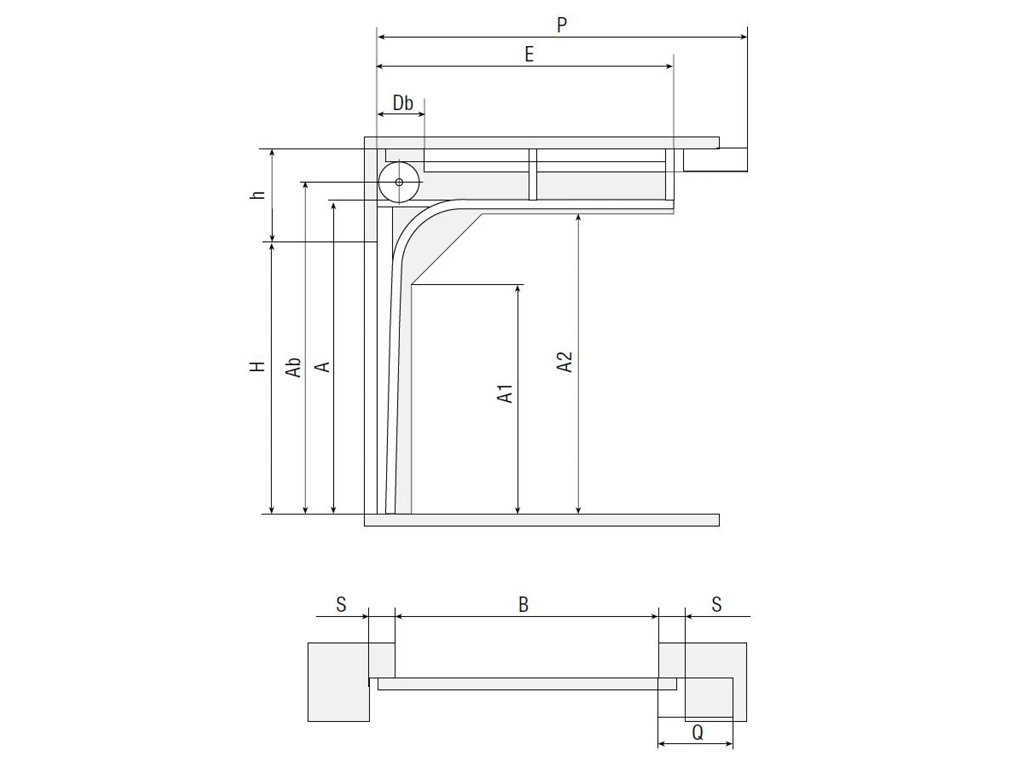

Стандартный подъем
СТАНДАРТНЫЙ ПОДЪЕМ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h ≥ 320
B, мм Ширина проема B
A, мм Высота угловой стойки H + 165
Ab, мм Высота оси вала и барабана A + 59
A1, мм Высота вертикальной направляющей A — 490
A2, мм Высота горизонтальной направляющей А - 53
E, мм Длина горизонтальных направляющих H + 250
Db, мм Рабочая зона торсионного механизма 100
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060

Базовая комплектация

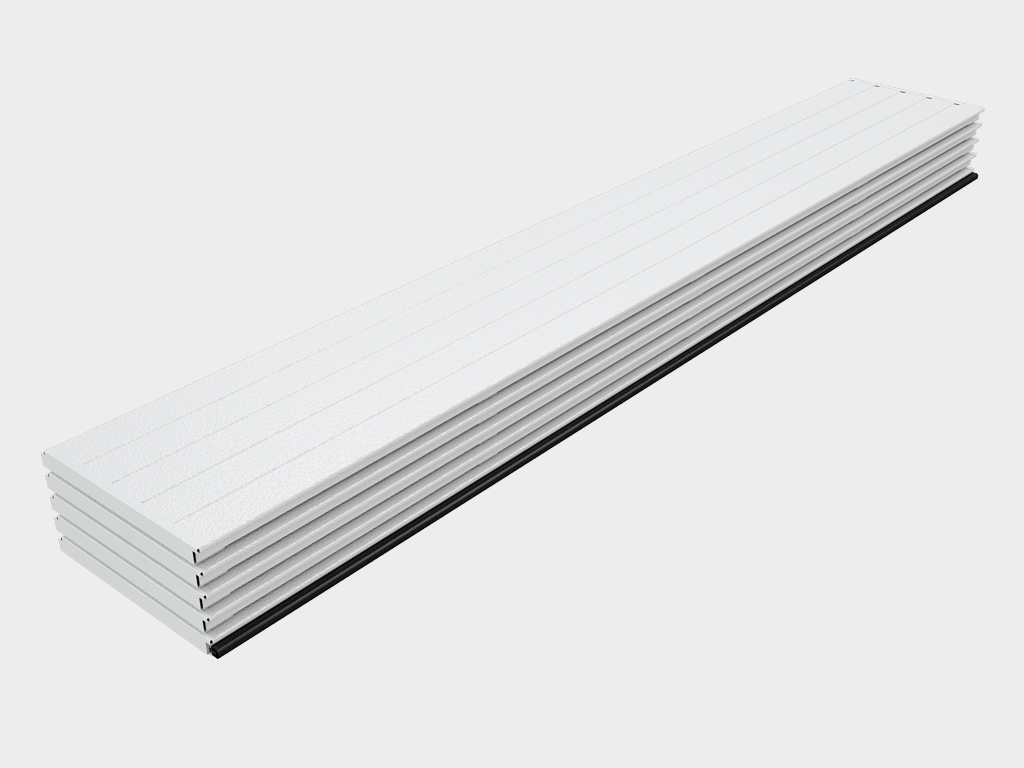

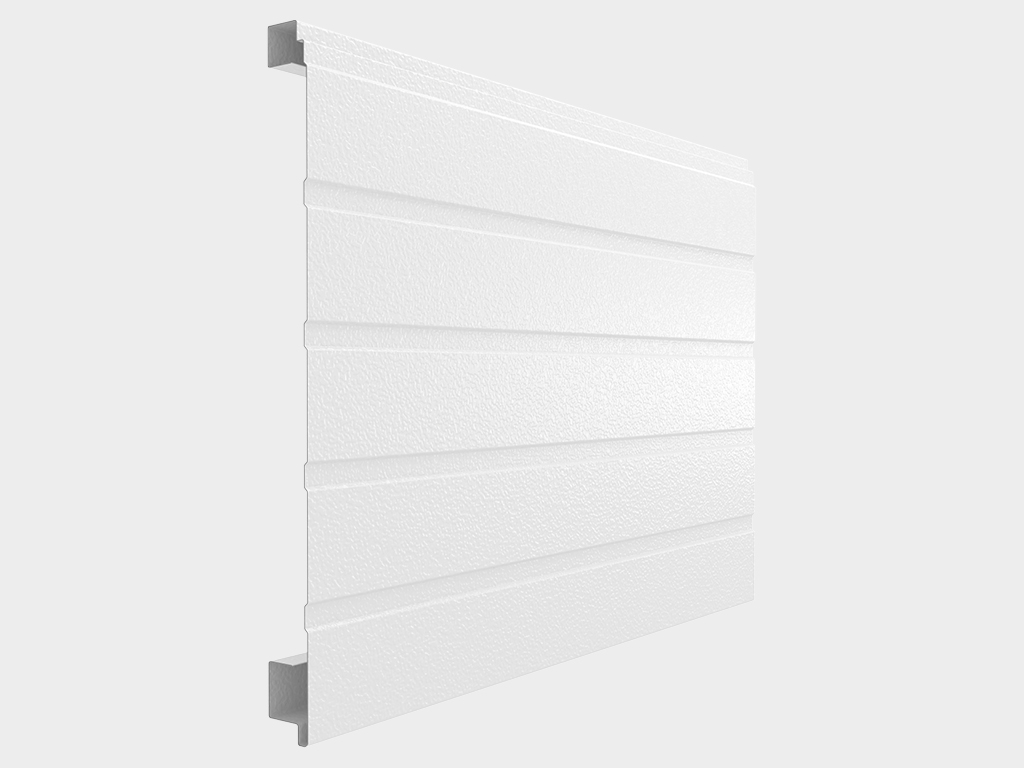

Полотно из однослойных панелей толщиной 40 мм с усилителями.

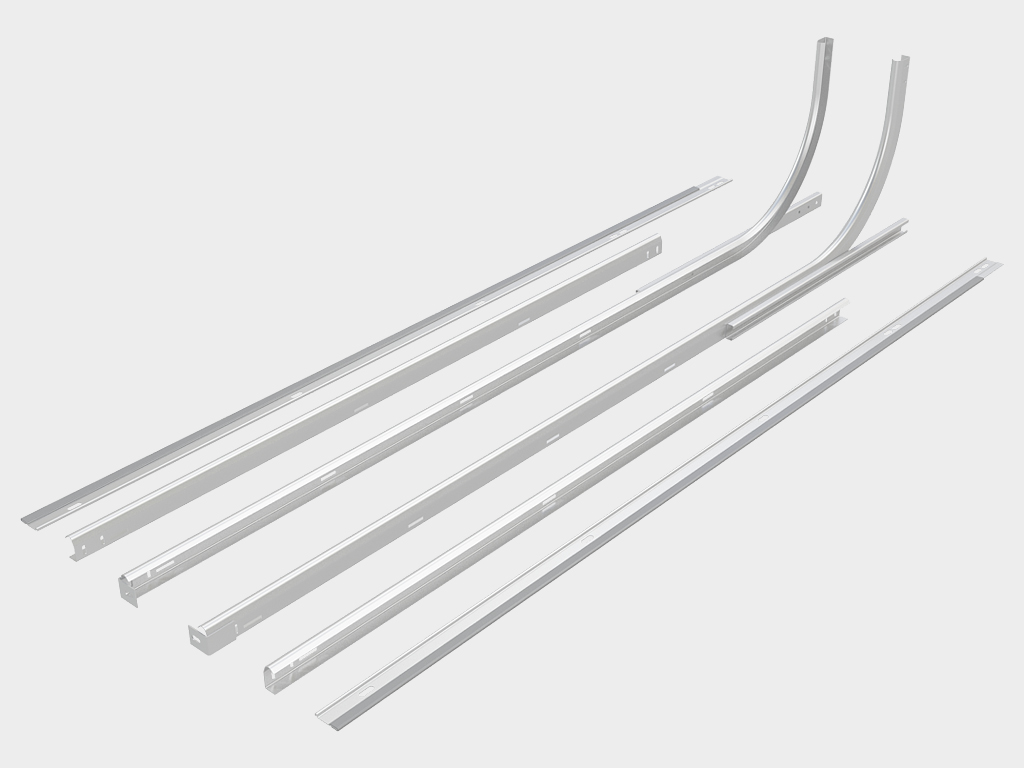

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

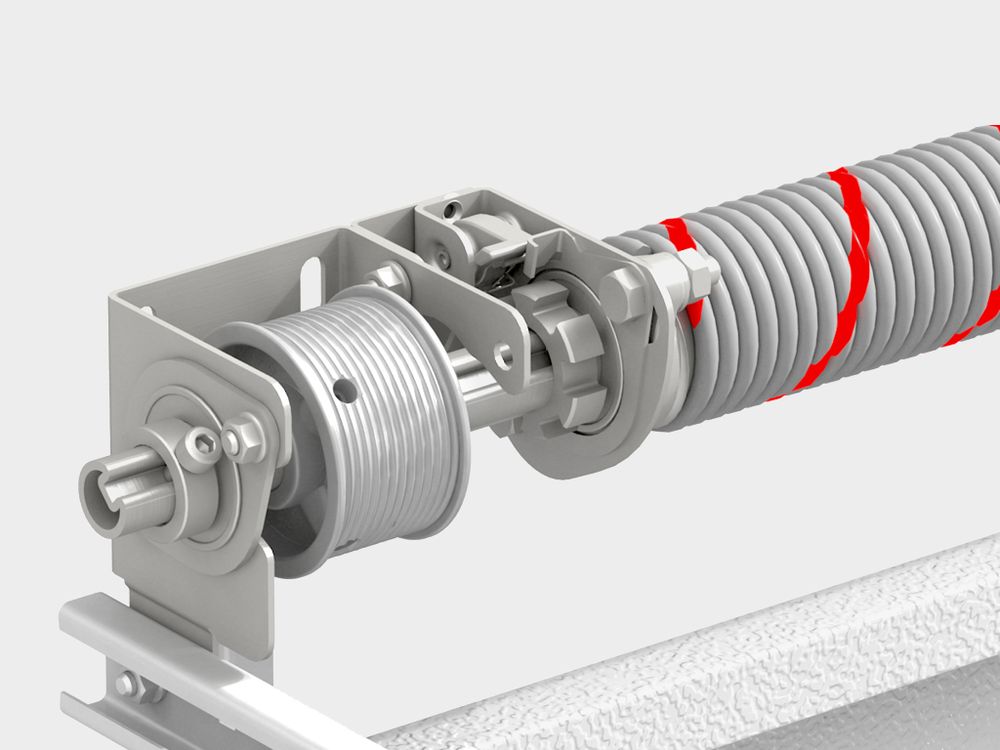

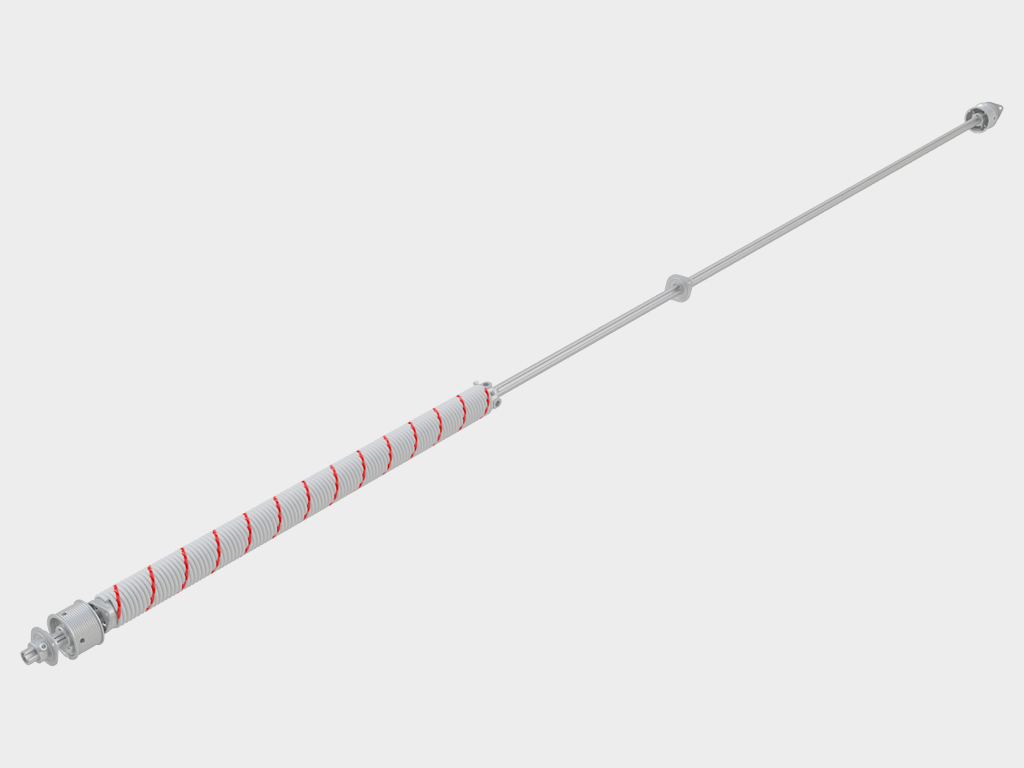

Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

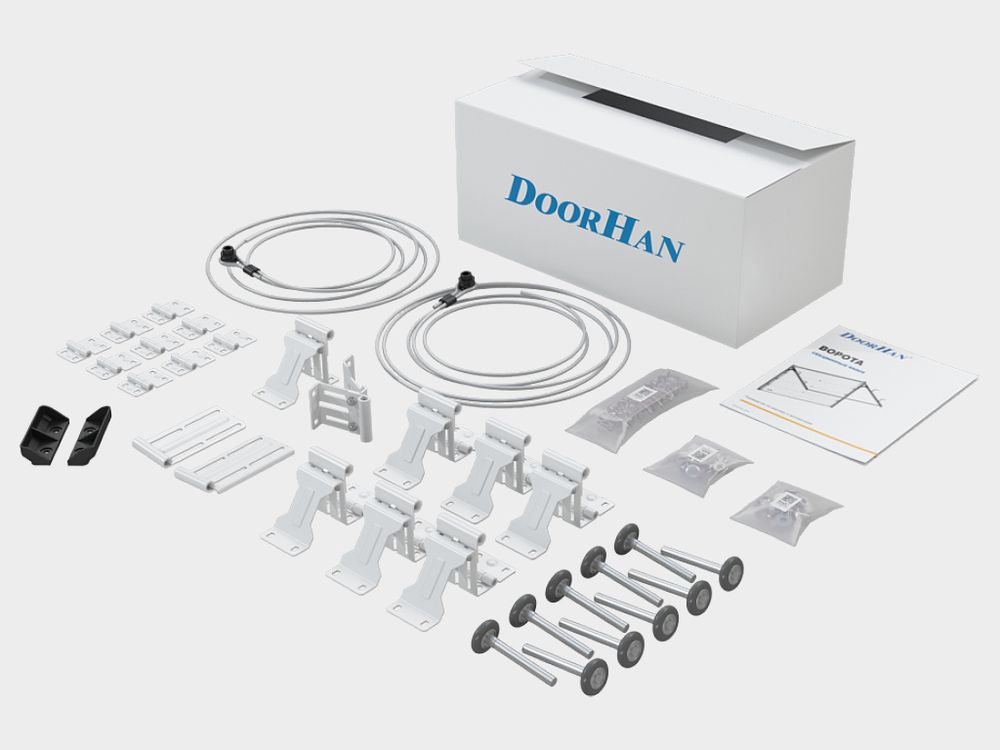

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Дополнительная комплектация

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

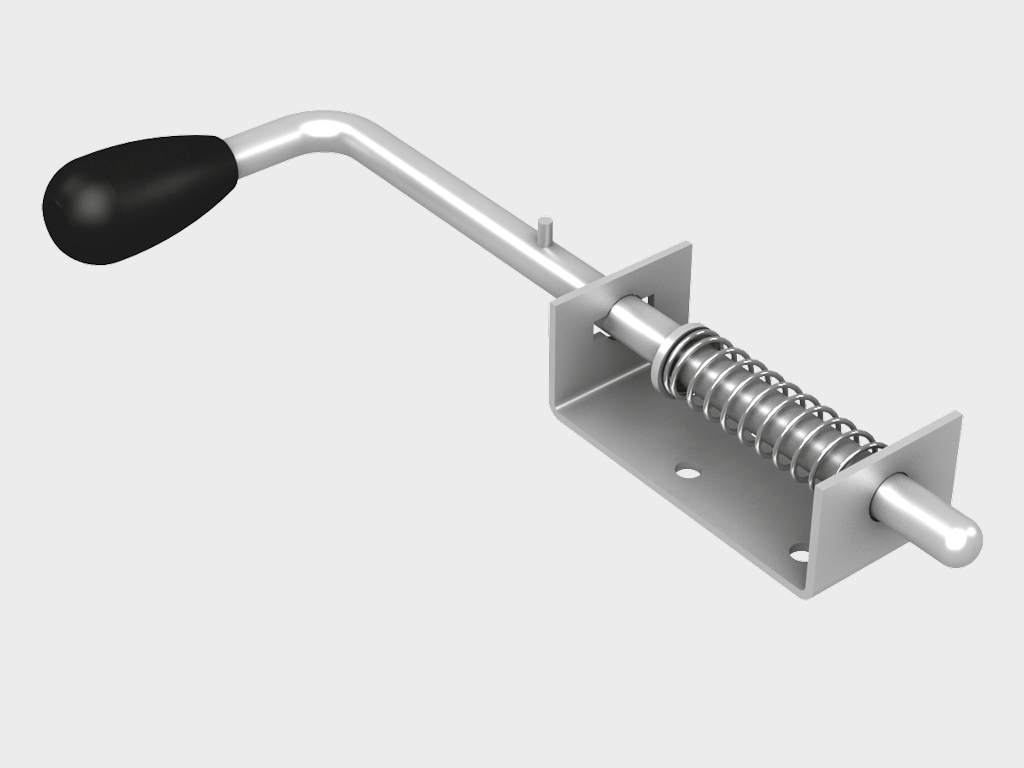

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Технические характеристики

Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Вес полотна ворот, кг/м² 8,5

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин. 2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки. 3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы. 4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы. 5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам. 6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании. 7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя. 8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Гарантийные обязательства

Покупателю предоставляется гарантия надежности работы ворот производства концерна DoorHan сроком на 2 года с момента приобретения изделия.
